"Эхолоты: Рыбопоисковый комплекс SI-FT1000
|
Рыбопоисковый комплекс SI-FT1000 применяется на рыболовных судах, использующих траловые
орудия лова.
Комплекс имеет модульную конструкцию, которые могут быть сконфигурированы для получения
необходимых технических характеристик:

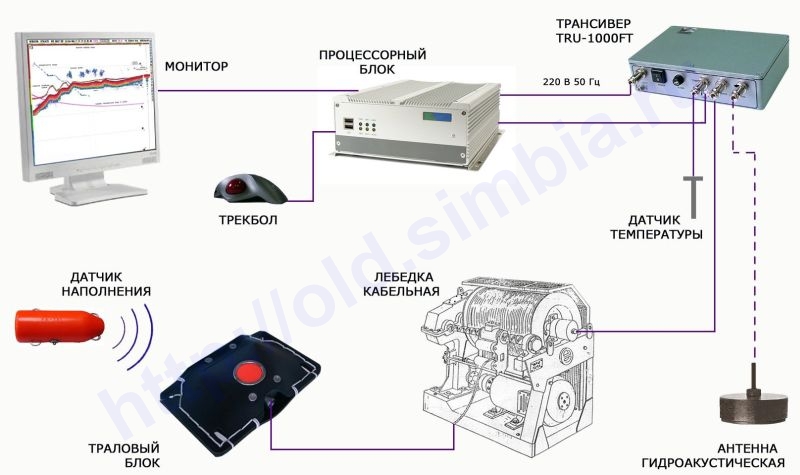

Основными модулями комплекса являются компьютер, монитор и трансивер TRU-1000FT.
Включение в состав комплекса тралового блока и кабельной лебедки создает конфигурацию Тралового
зонда, обеспечивающего обнаружение рыбных скоплений в районе трала, контроль вертикального
раскрытия трала и его положение над грунтом.
Датчики давления и температуры траловго блока комплекса позволяют определять глубину
(горизонт хода трала) и температуру воды в районе трала.
Установка датчиков наполнения позволяет оценить степень наполнения трала рыбой.
Подключение к трансиверу TRU-1000FT судовой гидроакустической антенны создает
конфигурацию Эхолота, дающую возможность вести поиск рыбных скоплений, расположенных
непосредственно под судном. При этом комплекс измеряет расстояние до грунта и подает
звуковые сигналы судоводителю об опасных глубинах.
Подключение судового датчика температуры позволяет отображать температуру
поверхости воды.
При подключении GPS приемника на мониторе комплекса отображается навигационная информация:
координаты, курс и скорости судна.
Комплекс сохраняет работоспособность при условиях:
волнении моря до 8 баллов
бортовой качке до 30 градусов
килевой качке до 10 градусов
скорости траления до 10 узлов
Режимы отображения эхограмм:
Одиночный режим
Пелагический режим
Донный режим
Навигационный режим
Режим отображения слайдов эхограмм
Режим воспроизведения эхограмм
Функциональные возможности:
Разный цвет фона экрана: белый, синий, черный;
Разные режимы яркости экрана: ночная палитра, вечерняя палитра, дневная палитра;
Запись данных глубины;
Цифровой отсчет глубины;
Звуковое оповещение опасных глубин;
Цифровая индикация глубины (расстояние до дна);
Масштабирование фрагмента эхограммы (функция линза);
Фазировка диапазонов;
Фиш-лупа;
Белая линия;
Плавное изменение периода посылки;
Регулируемое ВАРУ;
Цифровой фильтр эхосигналов;
Выбор шкалы градаций цвета эхосигналов;
Фильтрация градаций цвета сигналов;
Выбор скорости перемещения эхограммы;
График глубины хода трала;
График изменения температуры в районе трала;
Вывод на экран данных от датчиков наполнения трала;
Русский, Английский языки;
Технические характеристики:
Характеристики комплекса:
| Параметры, функция | Значение
| | Рабочая частота: |
| | траловых блоков, кГц | 50 ±1
| | датчиков наполнения Simrad, кГц | 69,8 - 77,7
| | эхолота, кГц | 200±1 (набор частот: 18, 20,25, 27, 28, 30, 38, 40, 51, 70,75, 100, 120, 150)
| | Дальность обнаружения: |
| | рыбы(зонд/эхолот), м | 300/200
| | грунта-песок (зонд/эхолот) | 1000/500
| | Диапазоны глубин, м | 5, 10, 20, 40, 80, 100, 200, 400, 800, 1000
| | Подключаемые траловые блоки | СИ-110, СИ-110 F, СИ-110-2
| | ВАРУ | мин, норм, макс
| Контроль глубины хода
тралового блокадиапазон, м точность до 200 мточность свыше 200 м |
0 -1000 (0 - 2500)
±3 м
±1,5 %
| | Контроль температуры водыдиапазон, Сточность, С |
от - 5 до + 30
±0,3 |
|
Комплект поставки:
Основные части (модули) комплекса:
Трансивер TRU-1000FT
Траловый блок СИ-110, СИ-110 F, СИ-110-2
Программное обеспечение
Комплект монтажных деталей
Комплект запасных деталей
Эксплуатационная документация
Дополнительные части:
Компьютер (процессор) с монитором,
Трекбол(мышь),клавиатура
Антенна гидроакустическая 200 kHz,
Датчики наполнения трала "Simrad"
Датчик температуры забортной воды SI-DT1000,
Лебедка кабельная СВЛ-4.
|
| |
 |
|
| |
|
