"Навигационные эхолоты: Навигационный эхолот SI-FN1000

Навигационный эхолот SI-FN1000



Навигационный эхолот SI-FN1000 применяется на судах, для обеспечения безопасности мореплавания.

Функциональные возможности:
  • Цветной дисплей 12"(1024x768) или 15"(1366x768)
  • Выбор яркости экрана дисплея (ночная, сумеречная и дневная палитры)
  • Раздельное отображение эхограмм каналов низкой и высокой частоты
  • Цифровая индикация глубины
  • Автоматическая регулировка мощности излучения антенны
  • Графическое отображение рельефа грунта и температуры воды на поверхности
  • Вывод на экран навигационных данных и установленных параметров эхолота
  • Минимальная определяемая глубина 0,5 метра
  • Масштабирование элемента эхограммы (функция линзы)
  • Звуковое и визуальное опопвещение установленных и опасных глубин
  • Сенсорное управление эхолотом на экране дисплея
  • Режимы отображения эхограмм:

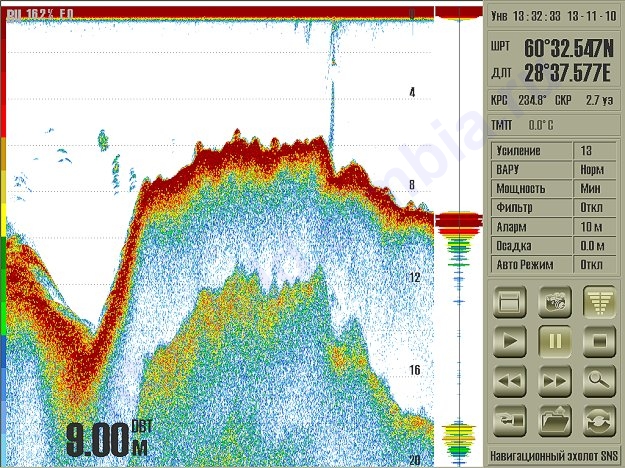

    Одиночный
    режим:

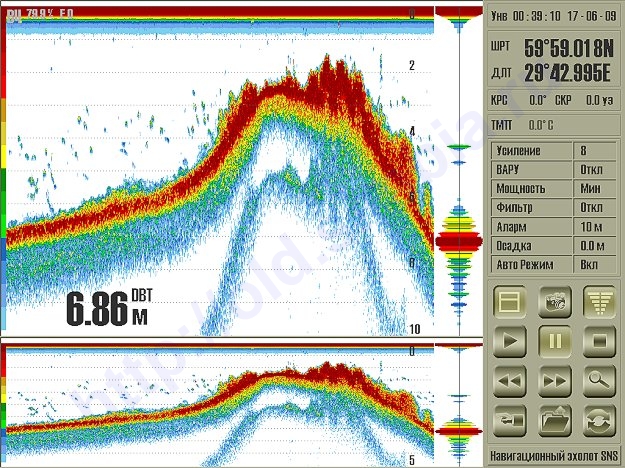

    Пелагический
    режим:

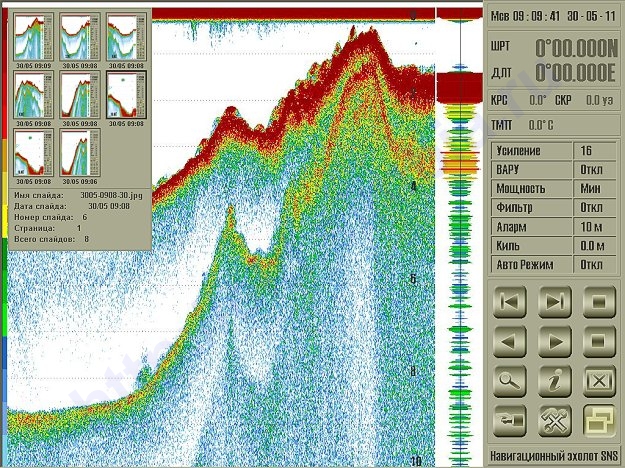

    Режим отображения
    слайдов эхограмм:

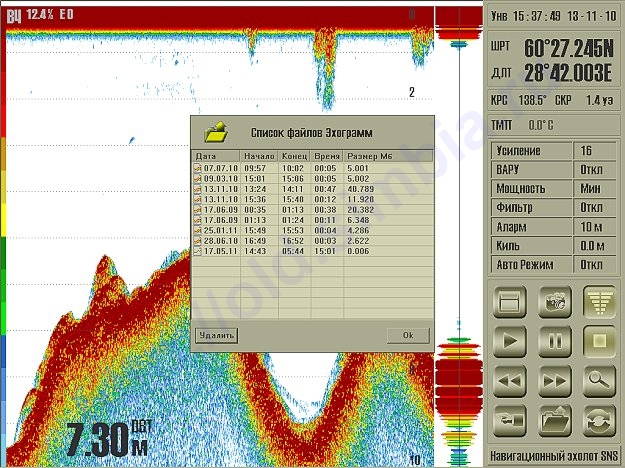

    Режим воспроизведения
    записанных эхограмм:

  • Фазировка диапазонов;
  • Фиш-лупа;
  • Белая линия;
  • Плавное изменение периода посылки;
  • Регулируемое ВАРУ;
  • Цифровой фильтр эхосигналов;
  • Выбор шкалы градаций цвета эхосигналов;
  • Фильтрация градаций цвета сигналов;
  • Выбор скорости перемещения эхограммы;
  • Русский, Английский языки;

    Технические характеристики:

    Характеристики комплекса:

    Параметры, функцияЗначение
    Рабочая частота, кГц50, 200
    Дальность обнаружения грунта-песок, м> 500
    Диапазоны глубин, м5, 10, 20, 40, 80, 100, 200, 400, 800, 1000 или Авто
    Фазировка диапазонов, мот 0 до 1000 с шагом 1м
    Диапазон пелагического расширения, мот 5 до 80
    Скорость перемещения эхограмм1/1, 1/2, 1/4, 1/8 или Авто
    ВАРУмин, норм, макс
    Минимальная определяемая глубина:
  • на частоте 50 кГц
  • на частоте 200 кГц

  • 1,5 м
    0,5 м
    Мощность излучения антенныне менее 1 кВт (RMS)
    Регулировка мощностиАвто в зависимости от диапазона или мин., средн., макс.
    Длительность импульса излученияАвто в зависимости от диапазона
    Точность определения глубины на диапазоне:
  • до 20 м
  • до 200 м
  • свыше 200 м

  • ±0.1 м
    ±1 м
    ±1 %
    Вид представления эхосигналов грунтаобычный, донный, белая линия, контур, донный контур
    Вывод данных на экранот GPS приемника, датчика температуры
    Звуковая и визуальная сигнализацияпо глубине, исчезновение грутнта, отключение питания
    Вывод данных в формате NMEA-0183DBT, DPT, DBS, DBK
    Ввод данных в формате NMEA-0183GGA, RMC, GLL, CNS, VTG, ZDA

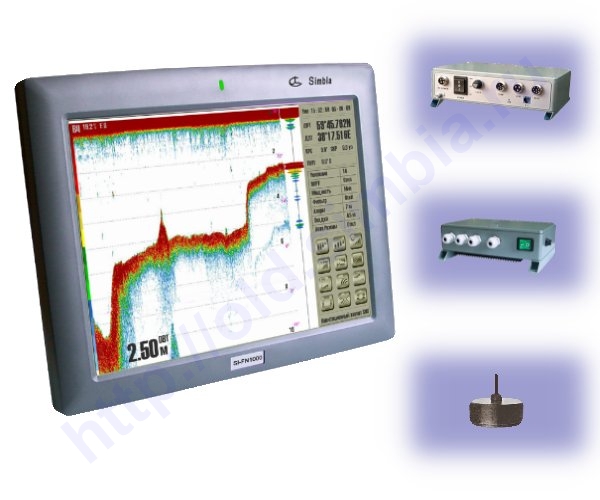

    Комплект поставки:

    Основные части (модули) комплекса:
  • Процессорный модуль эхолота 12"
  • Трансивер TRU-1000FN
  • Антенна гидроакустическая 50/200 кГц
  • Блок питания SI-V-120
  • Комплект монтажных деталей
  • Комплект запасных деталей
  • Эксплуатационная документация

    Дополнительные части:
  • Процессорный модуль эхолота 15"
  • Датчик температуры забортной воды SI-DT1000,
  •
