Аналого-цифровой преобразователь: Симбия IGL - 01

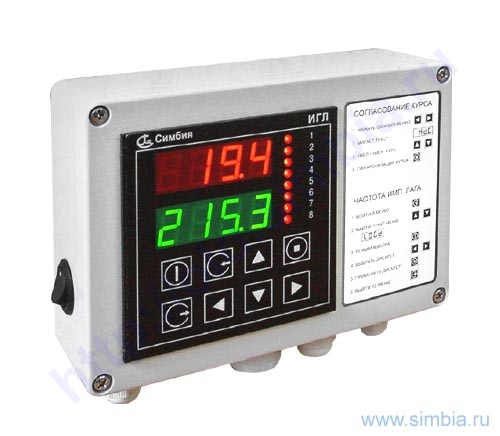

Аналого-цифровой преобразователь Симбия IGL - 01



  • Применение на судах, оснащённых гирокомпасами устаревших модификаций и лагами.
  • Преобразование данных от гирокомпаса и лага в цифровой код с отображением на дисплее прибора и передачей на навигационное и рыбопоисковое оборудование.
  • Преобразование и отображение на дисплее прибора данных о глубине и температуре поступающих в стандарте IEC 61162 / NMEA 0183.
  • Индикация на двухстрочном цифровом дисплее.
  • Выдача значения курса и скорости в стандарте IEC 61162 / NMEA 0183.
  • Выдача значения курса в 10, 12, 16 битном коде по синхронно последовательному интерфейсу.
  • Возможность ручного ввода значения курса и скорости.
  • Ручной выбор формата данных лага (100/200/400/500 импульсов).
  • Автоматическая подстройка к частоте возбуждения обмотки сельсина гирокомпаса

  • Технические характеристики:

    Параметры, функцияЗначение
    Входной сигнал: курсСинусоидальное напряжение сельсин-датчика гирокомпаса.
    Частота 50 – 500 Гц, амплитуда 50 – 90В.
    Отношение оборотов сельсина к оборотам гиросферы: 360, 180, 90, 36
    Входной сигнал: скоростьСигнал типа «замыкающий контакт» или импульсы амплитудой 0-15 В.
    Последовательность импульсов 100, 200, 400, 500 импульсов на милю.
    Входной сигнал: NMEA 0183$--DBT,,,XXXX.X,M,,*hh
    $--DBK,,,XXXX.X,M,,*hh
    $--DBS,,,XXXX.X,M,,*hh
    $--DPT,XXXX.X,*hh
    $--MTW,XX.X,*hh
    Диапазоны измерения скоростиОт 0 до 30,0 узлов
    Разрешающая способность:
    курс0,1 градуса
    скорость0,1 узла
    Дисплейсветодиодные семисегментные индикаторы 2 строки по 4 знака
    Выход в стандарте NMEA 0183$HEHDT,ХХХ.X,T,*hh
    $VMVTG,,,,,ХХ.Х,N,,*hh
    $VMVBW,YY.Y,,A,,,*hh
    $SIVHW,XXX.X,T,,,YY.Y,N,,*hh
    Нагрузочная способностьдо 20 мА
    Частота посылки 1/сек, 5/сек, 10/сек
    Скорость передачи 4800 или 9600 бод
    Cинхронный последовательныйДва канала с раздельной установкой: 10, 12, 16 бит.
    нагрузочная способность 30 мА
    Электропитание220 В +10% -15%, 50 Гц, 3,5 Вт
    Массане более 1,0 кг

    Комплект поставки:

    • Блок интерфейса "IGL-01"
    • Паспорт С3.035.003 ПС
    • Комплект монтажных частей.
