Траловые зонды: Симбия СИ - 3010 / 3110
|
|
|
Графическое и цифровое отображение горизонта хода трала и температуры воды в трале.
Непосредственная связь тралового блока с дисплеем по кабелю кабельной лебедки.

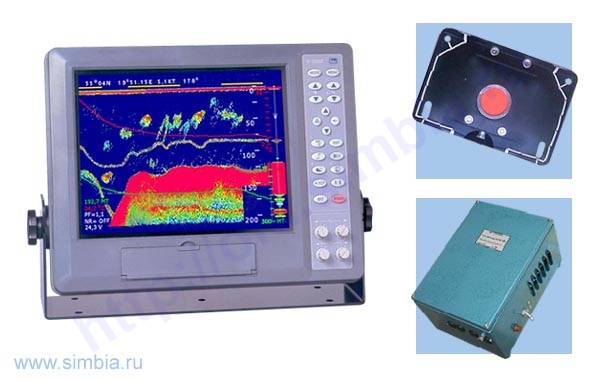

Отображение информации на 10 дюймовом цветном LCD дисплее фирмы JMC (Япония).
Контроль состояния кабеля и тралового блока.
Достоинство кабельной системы выражается в том, что при изменении курса
судна не теряется контакт с тралом
|
Технические характеристики:
| Параметры, функция | СИ-3010 | СИ-3110
| | Глубина погружения траловых блоков | 1500 м (2500 м) | 1500 м (2500 м)
| | Длина кабель-троса: | |
| | кабеля КГ1-30 (d 6,3 мм) | от 500 до 4000 м | от 500 до 4000 м
| | по спецзаказу | от 500 до 5500 м | от 500 до 5500 м
| | кабеля КГ1-55 (d 9,4 мм) | от 500 до 2700 м | от 500 до 2700 м
| | Диапазон регистрации раскрытия трала | от 3 до 200 м | от 3 до 200 м
| | Дальность обнаружения: | |
| | одиночной рыбы (Rэ = 0,1 м) | >300 м | >300 м
| | грунта (ил, песок) | >1000 м | >1000 м
| | Рабочая частота | 50±1кГц | 50±1кГц
| | Контроль глубины хода тралового блока: | |
| | диапазон | | 3 - 1500 м (3 - 2500 м)
| | точность до 200 м | | ± 3 м
| | точность свыше 200 м | | ± 1,5%
| | Контроль температуры воды | | от -5° до +30° С ± 0,3° С
| | Разрешающая способность при отображении: | |
| | глубины | | 0,2 м
| | температуры | | 0,1° С
| | Питание | от 11 до 40 В DC, 30 Вт | от 11 до 40 В DC, 30 Вт
| | Габариты: | |
| | тралового блока СИ-10 (СИ-10-2) | 460 х 300 х 90 мм | 460 х 300 х 90 мм
| | тралового блока СИ-110 (СИ-110-2) | 540 х 300 х 100 мм | 540 х 300 х 100 мм
| | дисплея V-3002 | 366 х 275 х 110 мм | 366 х 275 х 110 мм
| | Масса: | |
| | тралового блока СИ-10 (СИ-10-2) | | 9,5 кг (11,5 кг)
| | тралового блока СИ-110 (СИ-110-2) | 5,8 кг | 6,0 кг
| | дисплея V-3002 | |
|
|
Комплект поставки:
- Дисплей V-3002
- Траловые блоки СИ-10/СИ-110
- Документация
- Комплект монтажных частей
Опции:
- Траловые блоки СИ-10-2
- Траловые блоки СИ-110-2
- Блок питания СИ-В-180
- Датчик температуры Т-200
- Датчики наполнения трала "Колибри-М"
|
| |
 |
|
| |
|
