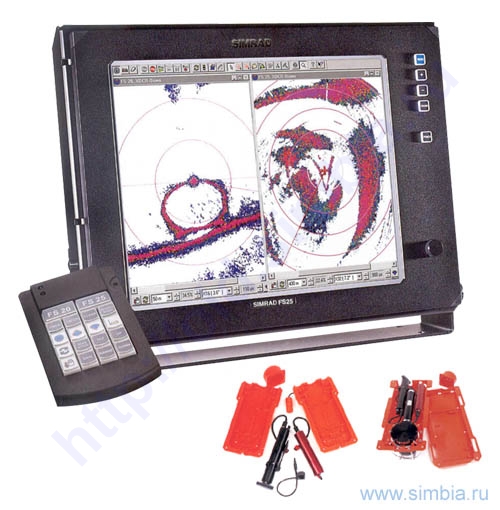

Траловые комплексы: Simrad FS20/25
|
|
|
Вертикальное и горизонтальное сканирование.
Антенна вертикального обзора FS 20 и FS 25 позволяет контролировать раскрытие трала, отдельные цели, расположение трала относительно грунта, геометрию трала.
Антенна горизонтального обзора FS 25 позволяет контролировать поведение рыбы перед тралом, наполнение трала, расстояние между досками.
Система может расширяться за счет установки датчиков глубины, температуры воды и наполнения трала.
Система является модульной, управляется компьютерной мышью или клавиатурой через систему экранного меню.
Кабельная система связи, преимущества: при изменении курса судна не теряется контакт с тралом.
|
Технические характеристики:
| Параметры, функция | FS 20 | FS 25
| | Глубина погружения подводных блоков | 1800 м | 1800 м
| | Дальность регистрации грунта | от 200 до 400 м | от 200 до 500 м
| | Рабочая частота | 120, 330, 675 кГц | 90, 120, 330, 675 кГц
| | Диапазон глубины хода трала | 5 - 1800 м, ± 1% | 5 - 1800 м, ± 1%
| | Контроль температуры воды | от -5 до +30° С, ± 0,5° С | от -5 до +30° С, ± 0,5° С
| | Разрешающая способность отображения: | |
| | Глубины | 0,1 м | 0,1 м
| | Температуры | 0,05° С | 0,05° С
| | Контроль наполнения | 4 степени | 4 степени
| | Кабель связи: | |
| | Прочность на разрыв (Simrad) | от 1500 до 6000 кг | от 1500 до 6000 кг
| | Прочность на разрыв (Simbia) | от 2400 до 5500 кг | от 2400 до 5500 кг
| | Максимальная длина (Simrad) | от 3000 до 5000 м | от 3000 до 5000 м
| | Максимальная длина (Simbia) | от 2500 до 4000 м | от 2500 до 4000 м
| | Питание: | |
| | Бортовой блок | 110/220 В АС, 50/60 Гц, 700 Вт | 110/220 В АС, 50/60 Гц, 800 Вт
| | Траловый блок | 120 В DC,400 мА | 200 В DC, 500 мА
| | Габариты: | |
| | Траловый блок | 517 х 394 х 200 мм | 1143 х 482 х 375 мм
| | Блок питания / интерфейс PWR/ТТМ | 420 х 310 х 80 мм | 420 х 310 х 80 мм
| | Масса: | |
| | Траловый блок | 24 кг | 48 кг
| | Блок питания / интерфейс PWR/ТТМ | 5,6 кг | 5,6 кг
|
|
Комплект поставки:
- Монитор LCD широкого применения.
- Процессор на базе РС широкого применения с ПО "Simrad".
- Траловый блок FS 20.
- Траловый блок FS 25.
- Блок питания / интерфейс PWR/ТТМ
- Комплект монтажных частей
Опции:
- Датчики наполнения
- Цветной принтер
- Блок дистанционного управления
- Видеомагнитофон
- Зарядное устройство
|
| |
 |
|
| |
|
