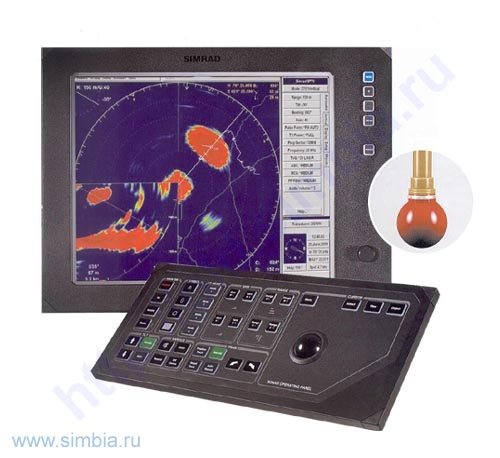

Гидролокаторы: Simrad SP- 70
|
|
|
Режим вертикального обзора может быть наведен на любое направление. Угол наклона луча вертикального обзора до 60° (опция до 90°/180°)
Многочастотная работа на низких частотах от 20 до 30 кГц дает возможность иметь больший рабочий диапазон и охватить большее пространство поиска.
Вертикальный и горизонтальный обзоры, позволяющие рассмотреть цель сверху и сбоку одновременно.
Стабилизация луча антенны, обеспечивающая четкое изображение цели независимо от колебаний корпуса судна.
Одновременное слежение за тремя целями, сравнение косяков по положению и объему.
|
Технические характеристики:
| Параметры, функция | Значение
| | Рабочие частоты | Основная - 26 кГц, Опции – 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30 кГц
| | Рабочие диапазоны | От 150 до 8000 м
| | Длительность импульса | От 0,9 до 75 мсек
| | Угол наклона луча антенны | от +10 до +60° с шагом 1° (до -90° опция)
| | Звуковое давление: |
| | Одиночный луч | 222 дБ/мПа
| | Круговой обзор | 215 дБ/мПа
| | Диапазон обнаружения цели | 2800 м относительно цели 0 дБ
| | Приемопередатчик | 241 канал прием/передача
| | Антенна: | Сферическая 241 элемент
| | Горизонтальный луч | 12° или 360°
| | Вертикальный луч | 16,5° или 60° (90°\180° опция)
| | Рабочие режимы | Курс судна вверх, север вверху, сстинное движение, 180° /аudio, 270° /верт. обзор, истинное движение/верт. обзор, два в одном.
| | Функции | Увеличение масштаба, смещение судна из центра, запись/воспроизведение эхосигналов, ввод/вывод данных (RS232)
| | Изображение на экране | 64 или 16 цветов, дневная и ночная яркость, 1280 х 1024 точек
| | Выдвижное устройство: |
| | Глубина выдвижения | 1000 мм
| | Время выдвижения | 23 сек
| | Макс.скорость судна | 20 узлов
| | Питание: |
| | Дисплей | 115/230 В, 50/60 Гц, 100 Вт
| | Процессор | 115/230 В, 50/60 Гц, 200 Вт
| | Приемопередатчик | 230 В, 50/60 Гц, 600 Вт
| | Выдвижное устройство | 230/380/440 В, трехфазное, 750 Вт
| | Габариты: |
| | Монитор | 540 х 410 х 105 мм
| | Процессор | 445 х 185 х 365 мм
| | Приемопередатчик | 520 х 545 х 420 мм
| | Панель управления | 385 х 165 х 48 мм
| | Выдвижное устройство | 2837 х 508 х 620 мм
|
|
Комплект поставки:
- Дисплей;
- Комплект монтажных частей.
|
| |
 |
|
| |
|
